Kreuztische

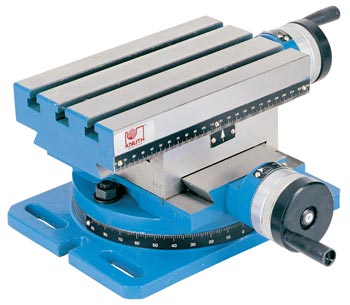

Abb. Kreuztisch 145 x 230
Für leichte Koordinatenbohrarbeiten auf der Tisch- oder Säulenbohrmaschine
- Schwalbenschwanzführungen
- Graugussausführung
| Tischgröße | mm | 145 x 230 | 145 x 320 | 240 x 510 |
| Höhe | mm | 154 | 154 | 197 |
| Querhub | mm | 120 | 120 | 190 |
| Längshub | mm | 160 | 260 | 350 |
| T-Nutmaß | mm | 10 | 10 | 13 |
| max. Tischbelastung | kg | 85 | 100 | 140 |
| Handradteilung | 0,025 | 0,025 | 0,05 | |
| Drehmöglichkeit | 360° | 360° | 360° | |
| Gewicht | kg | 25 | 30 | 86 |
| Art.-Nr. | 106 001 | 106 003 | 106 006 | |
| Preis € | 370,- | 520,- | 880,- |

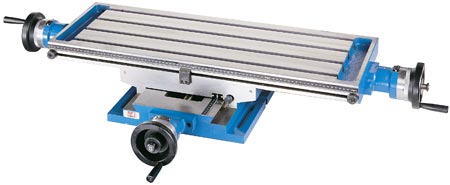

Abb. Kreuztisch 855 x 295 mm
- Gusskonstruktion
- T-Nut, Kühlmittelrinne
- Schwalbenschwanzführungen, nachstellbar
| Tischgröße | mm | 855 x 295 |
| Höhe | mm | 160 |
| Verfahrweg X,Y | mm | 620 x 240 |
| Anzahl T-Nuten | 4 | |
| T-Nut | mm | 12 x 22 |
| Handradteilung | mm | 0,05 |
| Handradumdrehung | 4 | |
| Abmessungen | mm | 1267 x 621 x 161 |
| Gewicht | kg | 130 |
| Art.-Nr. | 106 017 | |
| Preis € | 1.690,- |
