Argumente, die in Qualität,
Leistung und Preis überzeugen.
- Schwere, massive Gußausführung
- Massiver, exakter Kreuztisch, groß dimensioniert und präzise
oberflächenbearbeitet
- Nachstellbare Keilleisten
- Sehr großer Drehzahlbereich
- Stufenloser Antrieb
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager,
kleiner als 0,015 mm in der Pinole gemessen
- Getriebekopf +/- 90° drehbar
- CNC vorbereitet
- Massive Schwalbenschwanzführung des Getriebekopfes,
handgeschabt,
sorgt für höchste Stabilität und größtmögliche Präzision
- Bedienungsfreundlicher Sicherheitsschalter, mit
- Not-Aus-Schalter, IP 54, Motorschutzschalter
- Optionaler massiver, schwerer Stahlunterbau sorgt
für Stabilität und schwingungsfreies Arbeiten
- Digitaler Tiefenmesser Genauigkeit der Anzeige 0,01 mm,
- Umschaltbar mm/inch
- Bohrtiefenanschlag
- Preisgünstig und wertbeständig
Lieferumfang:
- Anzugsstange M 16
- Bedienwerkzeug
Betriebsart „Gewindeschneiden“
· Motor wird durch Bewegen des Sterngriffs
nach unten aktiviert.
Wechseln der Drehrichtung erfolgt durch einen
Endschalter am einstellbaren Bohrtiefenanschlag
Betriebsart „auto“
· Im Automatikmodus läuft der Motor selbständig nach
Hebelbewegung an, und stoppt wieder in der Ausgangsstellung.
Dadurch muß bei sich wieder-holenden Bohraufgaben nicht der
Drucktaster Start und Stop betätigt werden.
Massiver Unterbau LxBxH: 1234x750x884
mm Art. Nr.335 3005 € 619,00 zzgl. Mwst.
€ 736,61 inkl. Mwst.
Spindel MK4 im Tausch inkl.
Montage Art. Nr. 900 0439 € 150,00 zzgl. Mwst. € 178,50
inkl. Mwst.

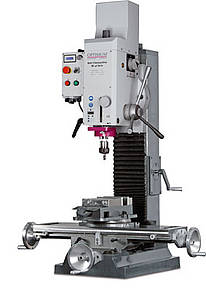

| Modell |
OPTI BF 46 Vario |
| Artikel-Nr. |
333 8453 |
| EUR zzgl. MwSt |
3.690,00 |
| EUR inkl. 19% MwSt |
4.391,10 |
|
| Technische Daten |
| Motor |
2,2 kW 230 V ~50Hz |
| Bohrleistung in Guß |
Ø 45 mm |
| Bohrleistung in Stahl |
Ø 38 mm |
| Fräsleistung Messerkopf |
Ø 80 mm |
| Fräsleistung Schaftfräser |
Ø 60 mm |
| Ausladung |
260 mm |
| Spindelaufnahme |
ISO 40 (DIN 2080, DIN 69871) |
| Pinolenhub |
115 mm |
| Anzugsstange |
M16 |
| Schwenkbereich Bohr-Fräskopf |
+- 90° |
| Getriebestufen |
3 Stufen |
| Verfahrweg Z - Achse |
541 mm |
| Drehzahlen Getriebe langsam |
155 - 600 min-1 |
| Drehzahlen Getriebe mittel |
270 - 1400 min-1 |
| Drehzahlen Getriebe schnell |
590 - 3100 min-1 |
| Kreuztischgrösse (LxB) |
850 x 240 mm |
| Verfahrweg Y - Achse |
250 mm |
| Verfahrweg X - Achse |
500 mm |
| T-Nutengrösse |
18 mm |
| T-Nuten Abstand / Anzahl |
80 mm / 3 |
| Abmessungen (LxBxH) |
1230 x 948 x 1519 mm |
| Gesamtgewicht |
480 kg |
|
| Zubehör für OPTI BF 46 Vario |
Artikel-Nr. |
EUR zzgl. MwSt. |
EUR inkl. 19% MwSt. |
|
Schraubstock
FMS 150
|
335 4150 |
199,00 |
236,81 |
|
Hydraulischer Schraubstock
HMS 125
|
335 5127 |
599,00 |
712,81 |
|
Parallel-Unterlegplatten Satz
- Bei Präzisionsarbeiten zur parallelen Aufnahme von
Werkstücken in Maschinen, Schraubstöcken, auf Anreißplatten
oder Werkzeugmaschinen
- Feinstgeschliffen auf 0,01 mm genau
- Stärke 3 mm
- Länge 150 mm
- 20 teilig: 2 x 13 mm/2 x 16 mm/2 x 19 mm/2 x 22 mm/2
x 25 mm/2 x 28 mm/2 x 31 mm/2 x 35 mm/2 x 38 mm/2 x 41
mm/
- In stabilem Holzkasten, griffbereit geordnet
|
335 4001 |
95,00 |
113,05 |
|
Parallel-Unterlegplatten´18tlg. |
335 4000 |
169,00 |
201,11 |
|
Schaftfräsersatz HSS
20-teilig |
338 6200 |
105,00 |
124,95 |
|
Reitstock RST
1 |
335 6155 |
89,00 |
105,91 |
|
Horizontal-Vertikal-Rundteiltisch
RT 200 |
335 6200 |
349,00 |
415,31 |
|
Morsekonus-Kegeldorn
Kegel aussen ISO40 Bohrfutterkegel B16 |
335 2070 |
59,00 |
70,21 |
|
Aufnahmedorn Messerfräser
Kegel aussen ISO40 Fräseraufnahme 22
mm |
335 2071 |
55,00 |
65,45 |
|
Universal Tischvorschub
Opti V 99 |
335 2020 |
439,00 |
522,41 |
|
Montagesatz
Tischvorschub Opti V 99 |
335 2027 |
79,00 |
94,01 |
|
|
